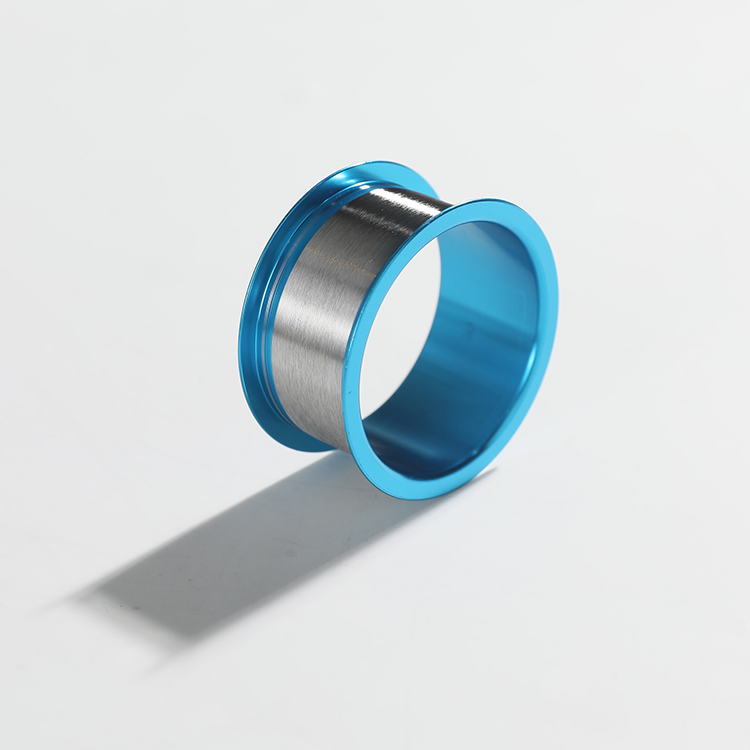

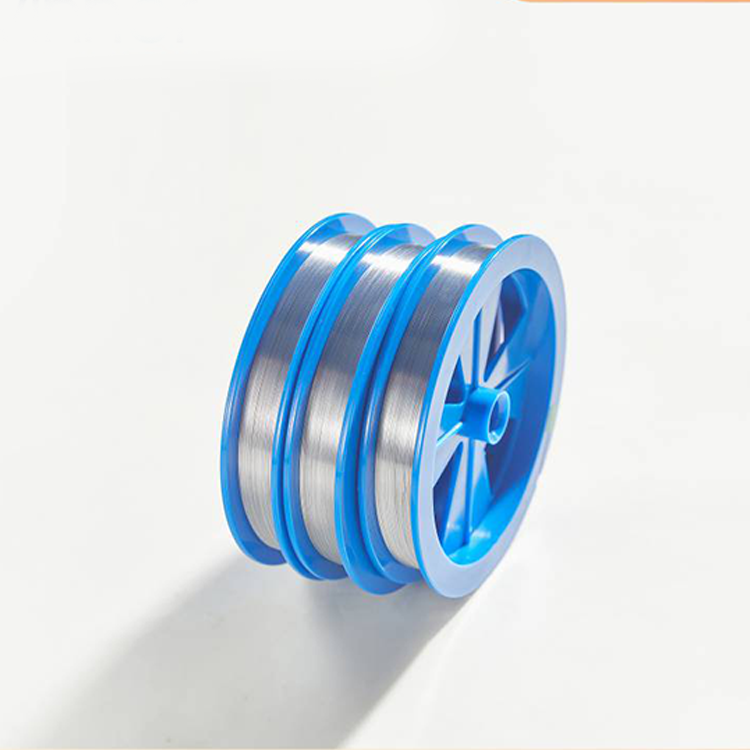

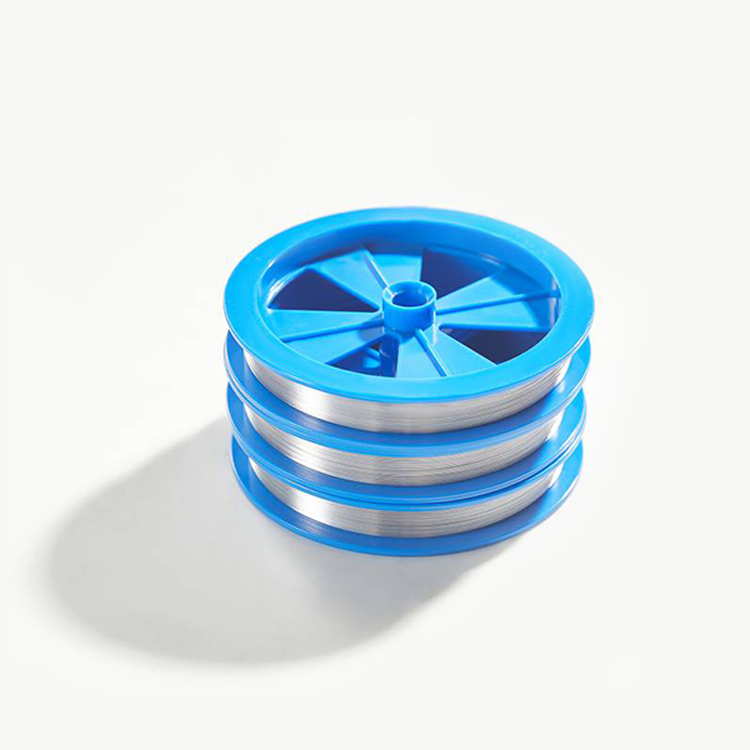

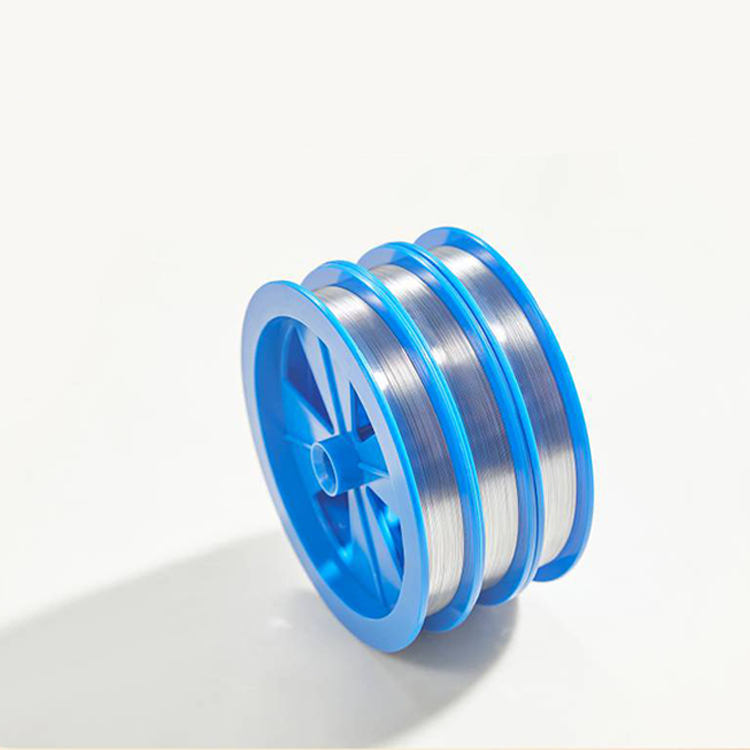

Алуминиева жица

Свързаната алуминиева жица е вид метална жица, използвана в областта на електронното опаковане, за да се постигне взаимосвързаността между чипа и пакета. Чрез енергии като налягане, нагряване и ултразвукови вълни и с помощта на метода на свързване, електродните свързващи подложки на голия чип са свързани с входните / изходните проводници на електронния пакет или металните кабелни свързващи подложки на субстрата.

Класификация на състава: Тя включва главно чиста алуминиева тел, алуминиево-силиконова тел, алуминиево-магнезиева тел и т.н. За да се намали корозията на опаковъчния материал върху оловата тел, понякога се добавя следи от Ни елемент.

Класификация на диаметъра на тел: Тя може да бъде разделена на тънка алуминиева тел и дебела алуминиева тел. Обикновено алуминиевата тел с диаметър на тел под φ50 се нарича тънка алуминиева тел, а алуминиевата тел с диаметър по-голям или равен на φ75 се нарича дебела алуминиева тел.

Характеристики на изпълнението:

В сравнение с традиционните проводници за свързване на злато, алуминиевите проводници за свързване имат по-ниска цена на материала и имат очевидно ценово предимство.

Високочиста алуминиева жица има добра електрическа проводимост и може да отговори на изискванията за електрическо свързване на електронни устройства.

3 Отлична устойчивост на корозия.Той има добра устойчивост на корозия в някои среди и може да осигури стабилността на свързването.

Поле за приложение:

Силови полупроводникови устройства: Такива като полеви транзистори (MOSFETs), изолирани двуполюсни транзистори (IGBTs), и т.н. Дебелото свързване на алуминиеви проводници е основен начин за постигане на високоефективна електрическа взаимосвързаност.

Wide Bandgap Полупроводникови устройства: Той също така е широко използван в опаковката на тези нововъзникващи полупроводникови устройства.

LED Digital Tube Products, COB Surface Light Sources: Той се използва за постигане на взаимовръзката между чипа и външните пини, както и между чиповете, и е ключова технология в производствения процес на тези продукти.

Процес на обвързване

Основна форма: Това е сгъваема връзка, обикновено се извършва при стайна температура. Използвайки инструмент за сгъваема връзка като инструмент, чрез ултразвуково свързване, са необходими само параметри като ултразвукова енергия, налягане и време, за да се образува спойка за запояване.Алуминиевата жица се разтрива срещу заваръчната повърхност, за да се премахне оксидният слой на заваръчната повърхност и да се направи заваръчната повърхност да претърпи пластмасова деформация и в същото време да се разпръсне взаимно, за да се образува добра молекулярна връзка.

Фактори за неизправност на свързването: включително недостатъчна чистота на алуминиевия проводник или неподходящ състав на сплавите, лошо състояние на повърхността, висока влажност в работната среда на свързването, твърде висока или твърде ниска температура на свързването, недостатъчно или прекомерно налягане, несъответствие между потока и алуминиевия проводник, повреда или замърсяване на алуминиевия проводник по време на обработка или съхранение, неизправност или неправилна настройка на свързващото оборудване и др.

Al Wire за мощност
Тип	Диаметърът (ум)	Премахване на натоварване BL(gf)	Удължаване на обхвата (%)	Дължина метри
Алуминиева жица	100 ± 5	50 – 100	10 – 30	500 от 2000 г.
	125 ± 5	60 – 120 лв.	10 – 30	500 от 2000 г.
	150 ± 5	100 – 200	10 – 30	500 от 2000 г.
	170 ± 5	140 – 240	10 – 30	500 от 2000 г.
	200 ± 7	от 150 до 250	10 – 30	500 от 2000 г.
